1 范圍

      本標準規定了突發事件應急標繪符號的分類與編碼、符號樣式、符號使用方法及符號擴充原則和方法。

      本標準適用于突發事件應急標繪。

2 規范性引用文件

      下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      GB/T 24354 公共地理信息通用地圖符號

3 術語和定義

      下列術語和定義適用于本文件。

3.1

      突發事件 emergency

      需要立即采取應對行動的突發、緊急的（通常意外的）事故或事件。

3.2

      應急 emergency response

      為應對突發事件所采取的措施。

3.3

      標繪符號 plotting symbol

      處理突發事件時用以標示和繪制應急管理信息的圖形符號。

3.4

      危險源 hazard

      可能導致人員傷害或疾病、物質財產損失、工作環境破壞或這些情況組合的根源或狀態因素。

注：主要包括自然災害類風險隱患區（點）、事故災難類危險源、公共衛生類危險源、社會安全類風險隱患區（點）等四大類。

3.5

      防護目標 protected target

      在突發事件發生時，由于面臨風險而需要對其進行保護的對象，通常包括重要部位、關鍵基礎設施及其中人員等。

      注：重要部位主要包括：重點政府部門、學校、科研機構、新聞廣播機構、國防目標、公眾聚集場所、金融機構、重要場所、監測臺站、野生動物保護管理場所、重要生態安全區、在建工程施工現場等；關鍵基礎設施主要包括：通信系統、公路基礎設施、鐵路基礎設施、水運交通基礎設施、民航交通設施、水利設施、電力基礎設施、石油天然氣設施、城市生命線基礎設施等。

3.6

      應急保障資源 emergency resource

      為有效開展應急活動，保障應急管理體系正常運行所需要的人力、物力、財力、設施、信息、技術等各類資源的總和。

      注：主要包括應急機構、應急人力資源、應急物資與裝備資源、應急通信資源、應急運輸與物流資源、醫療衛生資源、應急避難場區、應急財力保障等。

4 符號的分類與編碼

4.1 符號的分類

4.1.1 符號幾何形態分類

      突發事件應急標繪符號從幾何形態應分為點狀、線狀及面狀標繪符號，其中：

      a） 本標準所涉及的點狀標繪符號均為不依比例尺符號，線狀標繪符號均為半依比例尺符號；

      b）線狀及面狀標繪符號的主體部分線劃長度依比例尺變化，而寬度維持不變；

      c）線狀及面狀標繪符號中包含的非線狀要素，如三角形、圓形、開口夾角等，其尺寸不隨比例尺變化。

4.1.2 點狀標繪符號分類

      點狀標繪符號宜分為突發事件符號、危險源符號、防護目標符號及應急保障資源符號四大類。

4.1.3 線狀標繪符號分類

      線狀標繪符號宜分為隔離符號，交通工具、道路及基礎設施符號，以及行動路線符號三大類。

4.1.4 面狀標繪符號分類

      面狀標繪符號宜包括但不限于區域標識符號。區域標識符號宜包括但不限于警戒區域符號、事故控制區域符號及事故蔓延區域符號。

4.2 符號編碼規則

4.2.1 編碼結構

圖1 應急標繪符號編碼結構

      應急標繪符號編碼應由6位等長代碼構成，結構見圖1。

      應急標繪符號編碼應分為四級，其中：

      a）第一級代表符號大類，包括突發事件符號、危險源符號、防護目標符號、應急保障資源符號等，用1位大寫羅馬字符（A～Z）表示，為避免與數字0,1,2相混淆，字母中不出現I，O，Z；

      b）第二級代表符號中類，用1位阿拉伯?dāng)?shù)字（1～9）表示；

      c）第三級代表符號小類，用2位阿拉伯?dāng)?shù)字（01～99）表示；

      d）第四級代表符號子類，用2位阿拉伯?dāng)?shù)字（00～99）表示，當前為小類符號時，取值“00”。

      示例：突發事件編碼為A，自然災害類事件編碼為1，水旱災害事件編碼為01，洪水事件編碼為01，則水旱災害符號編碼為A10100，洪水符號編碼為A10101。

4.2.2 編碼擴充規則

      應急標繪符號編碼擴充應遵循以下規則：

      a) 本級分類采用1位數字表示時，如果分類不超過10，首先是采用數字1～9表示，不夠表示時，采用字母A～Z擴充（即：1,2,3,4,5,6,7,8,9，A，B，C，···，Y）；

      b) 如果分類采用兩位表示時，如果分類不超過100，則用兩位數字表示，如果超過，則順次添加字母（即：99,9A，9B，9C，9Y，A1，A2，．．，AY，B1，B2，．．．，YY），有特殊說明除外。

5 符號樣式

5.1 點狀標繪符號

      點狀標繪符號樣式見附錄A。點狀標繪符號由外框、符號主體以及標識文字（非必備要素）構成，其中：

      a) 外框的形狀分為圓角正方形（代表突發事件符號）及直角正方形（代表危險源符號、防護目標符號、應急保障資源符號）；

      b）符號主體表示符號所屬的具體小類；

      c) 標識文字表明符號對應其所屬小類中的特定對象，文字標識區域應限制在符號外框下部四分之一范圍內，標識文字?jǐn)?shù)量限定為2～4個漢字；

      d) 根據符號所屬類型，對于不需要文字說明即可明確表示其含義，且不會導致二義性的點狀標繪符號，可不包括標識文字（如：新聞廣播機構符號）；

      e) 應按照附錄A中的文字標識要求進行。其中，“符號樣式”內標識文字代表當前符號所屬小類。需要標識相應子類符號時，應使用“子類文字標識”一欄中相應子類名稱作為文字標識。點狀標繪符號的構成示例見表1。

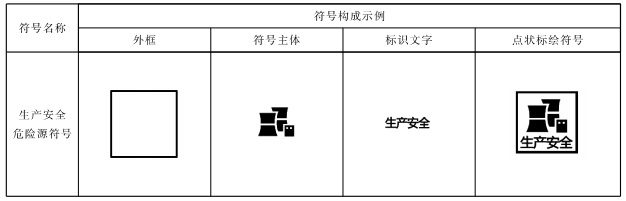

表1 點狀標繪符號構成示例

5.2 線狀標繪符號

      線狀標繪符號樣式見附錄B。線狀標繪符號由線條主體及輔助元素構成，其中：

      a）線條主體包括直線、折線及曲線，線條形態可為實線或虛線；

      b）輔助元素包括但不限于箭頭、圓形、短線等。

以上為標準部分內容，如需看標準全文，請到相關授權網站購買標準正版。
