1 范圍

      本標準規定了耐火材料壓蠕變試驗方法。

      本標準適用于致密和隔熱耐火制品壓蠕變的測定，不定形耐火材料可以參照使用。

      本試驗裝置適用于1600℃以下時壓蠕變的測定。

2 規范性引用文件

      下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本部分，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。

      GB/T 5989 耐火制品 荷重軟化溫度試驗方法 示差-升溫法（idt ISO 1893：1989）

      GB/T 8170 數值修約規則

3 術語和定義

      本標準采用下列術語和定義。

3.1

      壓蠕變 creep in compression

      耐火材料在恒定的壓應力下隨著時間而發生的等溫形變。

3.2

      最大膨脹點溫度 temperature of maximum expansion

      在升溫過程中，承受壓應力的試樣的蠕變速率等于膨脹速率時的溫度。

4 原理

      一個給定尺寸的試樣，在恒定的壓應力下以一定的升溫速率加熱并達到設定的溫度，記錄試樣在恒定溫度下隨著時間而產生的高度方向上的變形量以及相對于試樣原始高度的變化百分率。

      通常記錄第一個5h的變化百分率與試驗結束時的變化百分率之差。

5 設備

5.1 加荷裝置

5.1.1 概述

      加荷裝置應能在整個試驗進程中沿加壓棒、試樣和支承棒的公共軸心線豎直施加壓力，加荷裝置的具體要求見5.1.2～5.1.5。

      恒定載荷豎直向下施加于直接或間接放置在固定的支承棒上的試樣上面，試樣的形變由通過支承棒的中心的測量裝置來測量。圖1和圖2示出了通過支承棒的測量裝置。

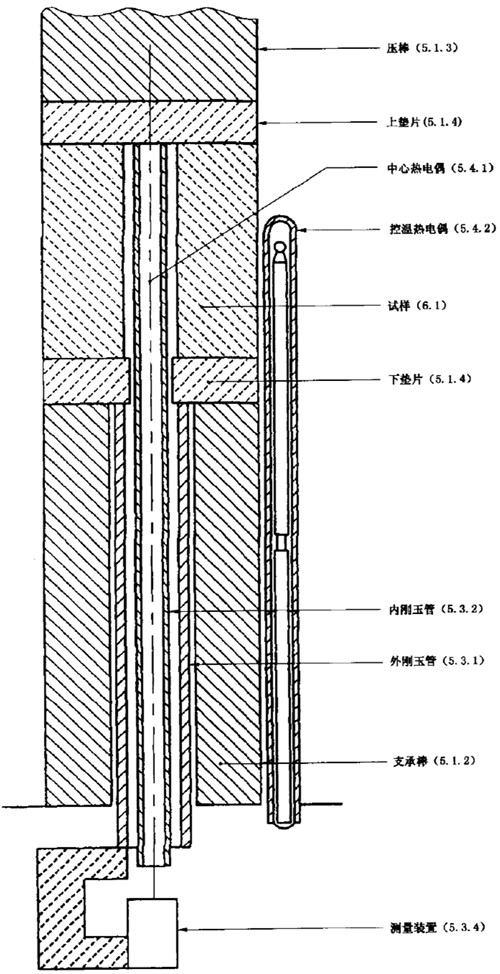

圖1 測量裝置示意圖

單位為毫米

      注：帶＊號者為典型的尺寸。

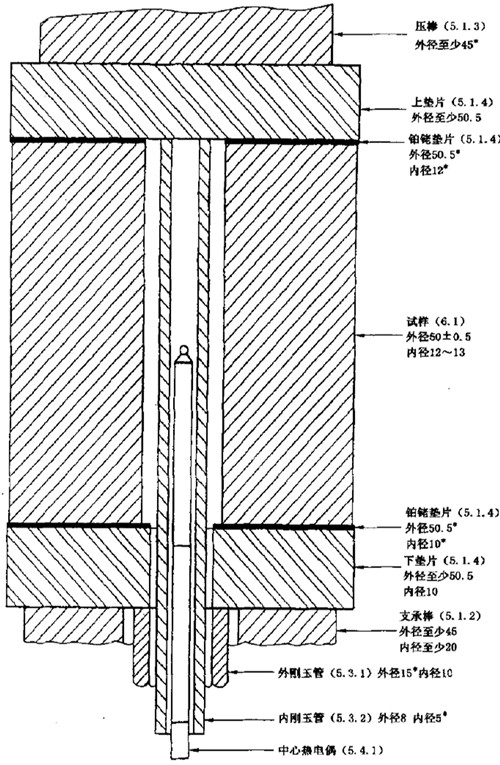

圖2 試樣、壓棒、墊片及剛玉管安裝示意圖

5.1.2 支承棒，外徑至少45mm，并帶有軸向內孔（見5.1.5）。棒的端面應平整并與其軸線垂直。

5.1.3 加壓棒（移動棒），外徑至少45mm。棒的端面應平整并與其軸線垂直。

      加壓棒可以固定在爐子上，爐子和加壓棒組成可移動的加荷裝置。

5.1.4 上、下墊片，厚度5mm～10mm，直徑至少50.5mm（且不小于試樣實際的直徑），可以采用與待測材料相匹配的耐火材料制作（如測量鋁硅酸鹽制品時采用高溫燒成莫來石或氧化鋁材料，測量堿性制品時采用氧化鎂或尖晶石材料）。墊片放置在試樣和加壓棒、支承棒之間，其中放置在支承棒和試樣之間的墊片中間應有孔洞（見5.1.5）。每個墊片的表面應平整且相互平行。

      尤其是在測量硅質制品時，應將鉑或鉑銠墊片（厚度0.2mm）放置在試樣和墊片之間以阻止化學反應的發生。
