GB/T 2032-2018 船用法蘭消火栓

  • 發表時間:2022-11-12
  • 來源:共立消防
  • 人氣:

1 范圍

      本標準規定了法蘭連接尺寸和密封面符合GB/T 2501、CB/T 4196規定的船用法蘭消火栓(以下簡稱消火栓)的分類和標記、要求、試驗方法、檢驗規則、標志、包裝和貯存。

      本標準適用于介質為淡水、海水消防管路系統用消火栓的設計、制造和驗收。

2 規范性引用文件

      下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件,僅注日期的版本適用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改單)適用于本文件。

      GB/T 600-2008 船舶管路閥件通用技術條件

      GB/T 1176-2013 鑄造銅及銅合金

      GB/T 1184-1996 形狀和位置公差 未注公差值

      GB/T 1220-2007 不銹鋼棒

      GB/T 1804-2000 一般公差 未注公差的線性和角度尺寸的公差

      GB/T 1958 產品幾何技術規范(GPS)幾何公差 檢測與驗證

      GB/T 2031-2018 船用消防接頭

      GB/T 2501 船用法蘭連接尺寸和密封面

      GB/T 5231-2012 加工銅及銅合金牌號和化學成分

      GB/T 5574-2008 工業用橡膠板

      GB/T 16253-1996 承壓鋼鑄件

      CB/T 3927 船用鑄造閥件壁厚

      CB/T 4196 船用法蘭 連接尺寸和密封面

3 分類和標記

3.1 型式

      消火栓的型式規定如下:

      AS型-法蘭連接尺寸符合GB/T 2501的直通型消火栓。

      A型-法蘭連接尺寸符合CB/T4196的直通型消火栓。

      BS型-法蘭連接尺寸符合GB/T 2501的直角型消火栓。

      B型-法蘭連接尺寸符合CB/T 4196的直角型消火栓。

3.2 基本參數

      消火栓的基本參數見表1。

表1 消火栓的基本參數

型式

公稱壓力 PN

工作壓力P

MPa

公稱尺寸DN

AS

16

1.6

40、50、65

A

BS

B

B

-

3.0

3.3 結構和尺寸

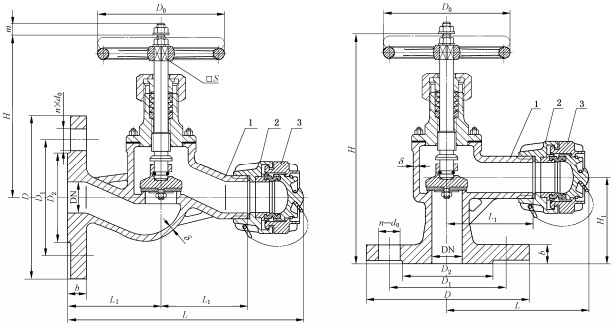

3.3.1 公稱壓力PN16的AS型、BS型消火栓的結構和基本尺寸見圖1和表2。


a)軟密封消火栓

圖1 AS型、A型、BS型、B型消火栓


b) 硬密封消火栓

說明:

1-消防閥:

2-消防接頭;

3-接頭封蓋。

圖1(續)

表2 AS型、BS型消火栓的基本尺寸

公稱

尺寸

DN

外形尺寸/mm

閥體

壁厚

8/

mm

法蘭連接尺寸/mm

手輪/mm

升程

m/

mm

理論質量/kg

L

L1

H

L2

H1

D

D1

D2

b

d0

n

Th.

D0

S

AS型

BS型

AS

BS

AS

BS

AS

BS

不銹

不銹

40

240

134

85

70

167

140

90

70

5

150

110

88

16

18

4

M16

120

11

14

7.25

6.58

6.65

6.03

50

258

145

80

170

100

80

165

125

102

17

16

8.94

8.11

8.27

7.51

65

294

170

100

95

200

170

120

90

6

185

145

122

140

12

20

10.7

9.71

10.3

9.34

3.3.2 公稱壓力PN16的A型、B型消火栓的結構和基本尺寸見圖1和表3。

表3 A型、B型消火栓的基本尺寸

公稱

尺寸

DN

外形尺寸/mm

閥體

壁厚

8/

mm

法蘭連接尺寸/mm

手輪/mm

升程

m/

mm

理論質量/kg

L

L1

H

L2

H1

D

D:

D2

b

d0

n

Th.

D0

S

A型

B型

A

B

A

B

A

B

不銹

不銹

40

240

134

85

70

167

140

90

70

5

125

93

74

14

15

6

M14

120

11

14

6.25

5.67

5.75

5.22

50

258

145

80

170

100

80

135

103

84

16

7.82

7.12

7.27

6.60

65

294

170

100

95

200

170

120

90

6

155

123

104

140

12

20

9.80

8.89

9.40

8.53

3.3.3 工作壓力P為3.0MPa的B型消火栓的結構尺寸見圖2和表4。



以上為標準部分內容,如需看標準全文,請到相關授權網站購買標準正版。
